Attenuatore a passi

[titano]

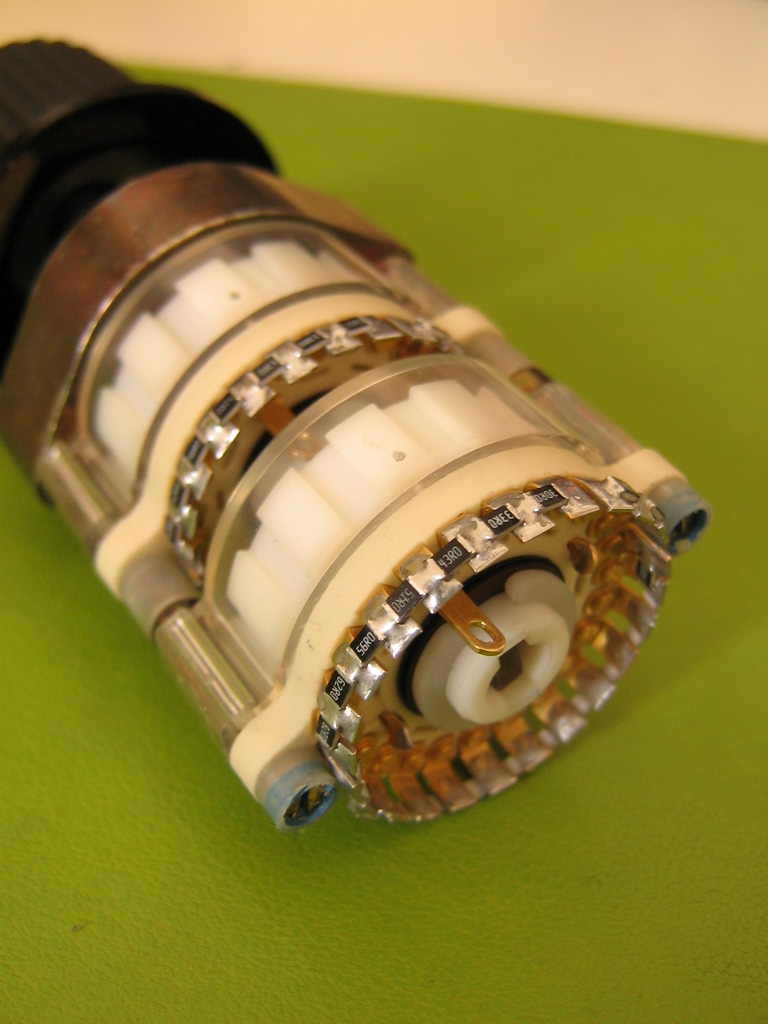

Mi sto costruendo un attenuatore a passi...non mi piacevano le resistenze "volanti" con reofori che sbucano ovunque. Mi ricordava troppo un'antenna e quindi ho pensato di fare cosi...



...vi piace

Marco

[gluca]

Si. 1206? Che stress. Quanto ci hai messo?

---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------

[titano]

Si. 1206? Che stress. Quanto ci hai messo?

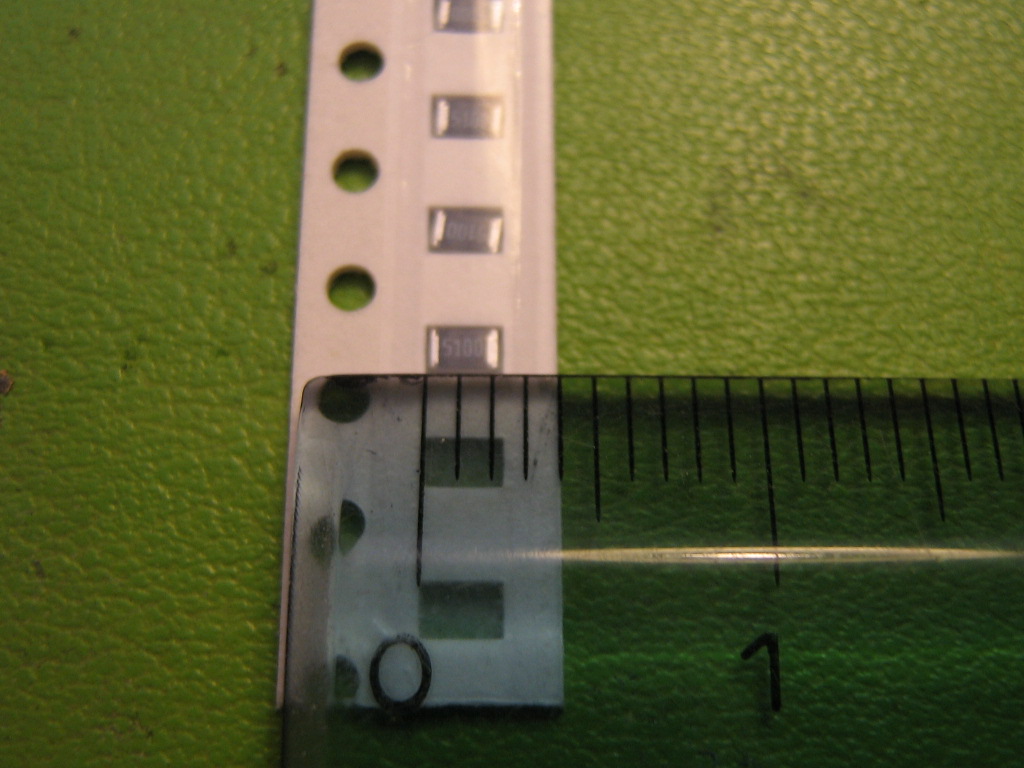

Ma che 1206...0805
Giusto per rendere l'idea...



Tempo...circa mezz'ora per decidere come saldare, molto meno per saldare.

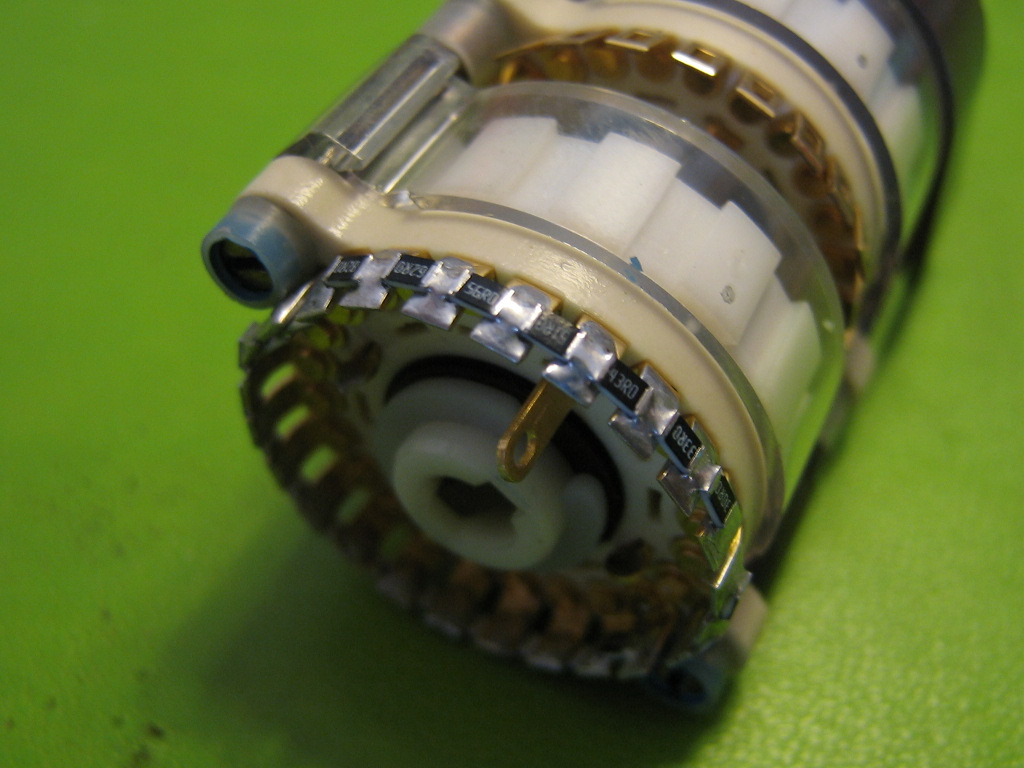

Basta prestagnare i supporti, fare una prima saldatura di appoggio e poi con le due res in posizione ravvivare con pochissimo stagno scaldando la piazzola da sotto.
Dove ci sono le viti le ho saldate sul lato interno.

Mi manca una resistenza purtroppo e montare la seconda pista.

Marco

[marziom]

dove l'hai preso l'attenuatore?

marzio

[gluca]

Miii 0805. Bella esecuzione.

---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------

[titano]

dove l'hai preso l'attenuatore?

E' il "classico" Elma cortocircuitante, due vie 24 posizioni. Lo trovi anche da distrelec.

http://www.distrelec.com/ishopWebFront/ ... /is/1.html

Miii 0805. Bella esecuzione.

Grazie

Marco

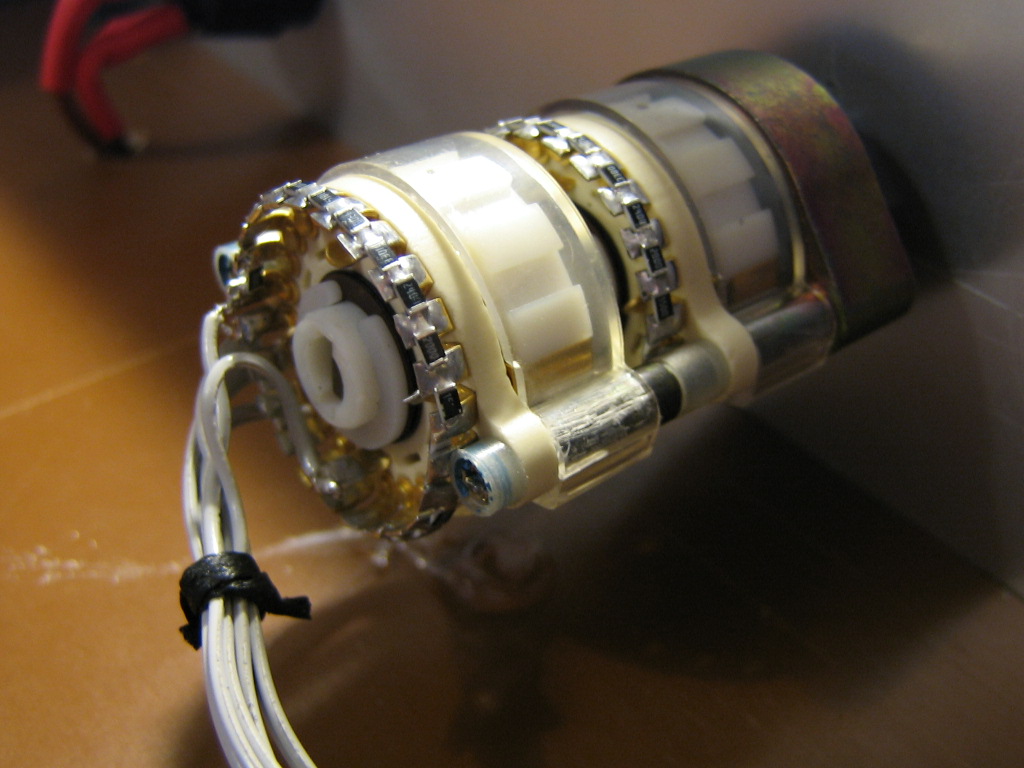

[titano]

Marco

[riccardo]

E come va?

Saluti

R.R.

[Luc1gnol0]

E' il "classico" Elma cortocircuitante, due vie 24 posizioni. Lo trovi anche da distrelec.

Originariamente inviato da titano - 17/11/2006 : 15:10:16

Ad una tale precisa esecuzione sembrerebbe mancare solamente una manopola "appropriata"...
http://www.referenceaudiomods.com/Merch ... ct_Count=2

Sorry, just jokin'!

--- --- ---
Ciao, Luca

[titano]

Ad una tale precisa esecuzione sembrerebbe mancare solamente una manopola "appropriata"...
http://www.referenceaudiomods.com/Merch ... ct_Count=2

Sorry, just jokin'!

Che schifo. Sono disgustato. Vorrei usare ogni singolo acquirente di tale oggetto come mazza per picchiare il venditore dell'oggetto stesso

E come va?

L'attenuatore va veramente bene. Ho l'impressione che il rumore di fondo in "silenzio digitale" sia molto minore di prima (possibile?). Le resistenze smd hanno bassissime componenti parassite (in particolare l'induttanza visto che non hanno reofori...). Inoltre sono molto silenziose, con basso rumore termico e di contatto. Non parliamo poi del fatto che viste le piccole dimensioni captano con più difficoltà segnali Rf.

Lo sto usando con l'evolution come "pre passivo". E' la soluzione che, forse, mi convince di più al momento(perlomeno quando la sorgente è in grado di pilotare un carico simile).
L'evo è talmente trasparente e neutro che mi sta creando parecchie difficoltà in fase di ottimizzazione dell'impianto. Qualunque differenza di messa a punto si sente molto più chiaramente che con qualunque altra amplificazione abbia mai usato.

Onestamente la cosa mi disturba non poco, avevo sempre creduto che i cavi non contassero poi molto...prima d'ora


Marco
