Polarizzazione bjt

Progetti, domande e idee sparse sull'autocostruzione delle elettroniche
Avatar utente
hobbit
sostenitore
Messaggi: 2296
Iscritto il: 07 gen 2007, 01:50
Località: Italy - UD + PG

Messaggio da hobbit »

Qui trovi molti datasheet:
http://www.datasheetcatalog.net/it/

Ciao,

Francesco
Se adopera spesso l'Anello per rendersi invisibile, sbiadisce: infine diventa permanentemente invisibile e cammina nel crepuscolo sorvegliato dall'oscuro potere che governa gli Anelli.
(J.R.R. Tolkien)
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

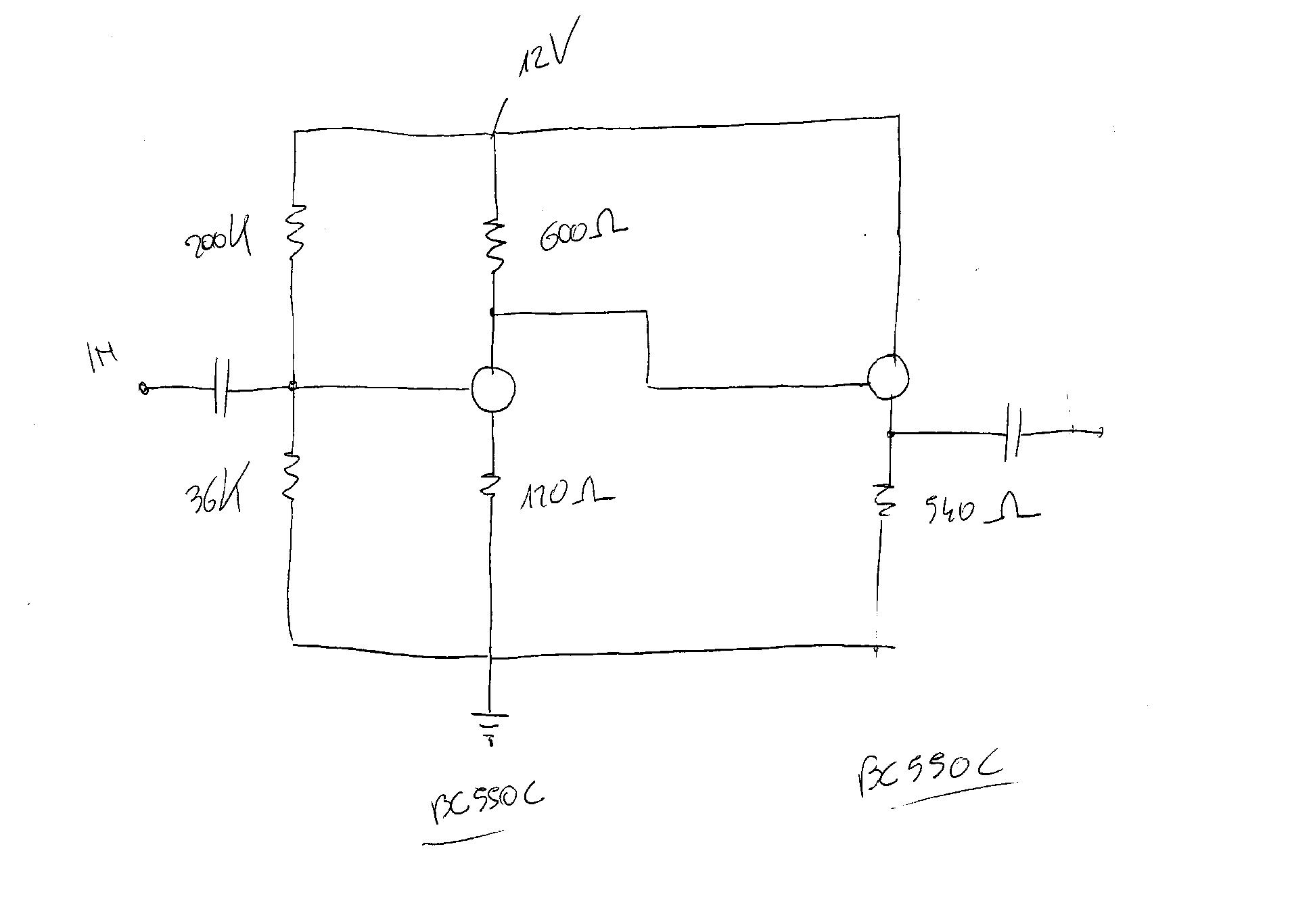

Coem risultato di tutta questa discussione bellissima vorrei provare questo:

Immagine

Il guadagno dovrebeb essere di 5 e mi va bene perche' non ho necessita di una grossa amplificazione.

Cosa ne dite?
Vado?


gabriele
Avatar utente
plovati
sostenitore
Messaggi: 8050
Iscritto il: 05 ott 2005, 20:19
Località: Italy
Has thanked: 4 times
Been thanked: 50 times

Messaggio da plovati »

e che condensatori ci metti?
Come hai dimensionato la resistenza del follower di uscita?

_________
Piergiorgio
_________
Piergiorgio
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

Dunque, per quanto riguarda il cond di ingresso, considerando una impedenza di ingresso di circa 20K mi risulta un cond da 0,16 uF quindi potrei utilizzare un 0,47 uF

Per il cond di uscita, considerando uno stadio successivo che potrei pensare di costruire anche questo con impedenza di ingresso di 20 K
mi viene da dire sempre un cond da 0,47uF.
Poi se l'impedenza di ingresso e' piu' alta dovrebbe andare bene ugualmente.

Dopo il cond di uscita metterei una resistenza da 1M che quindi risulterebbe in parallelo a quella da 540.

Ho il dubbio per il fatto che l'impedenza di ingresso del follower (secondo stadio) risulterebbe uguale a quella di uscita del primo stadio, o sbaglio?

Mamma mia quante ne ho sparate...!!! :o

gabriele
mrttg
advanced member
Messaggi: 5037
Iscritto il: 03 nov 2005, 05:47
Località: Italy
Been thanked: 1 time
Contatta:

Messaggio da mrttg »

Ciao.

Giame e compagnia... per simulare i nascenti circuiti a stato solido proporrei di usare LTspice:
- è free
- con i circuiti a semiconduttore molto meno problematico che con le valvole (per l' uso dei modelli).
- veloce come simulazione

Cosa ne pensate?

Tiziano
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

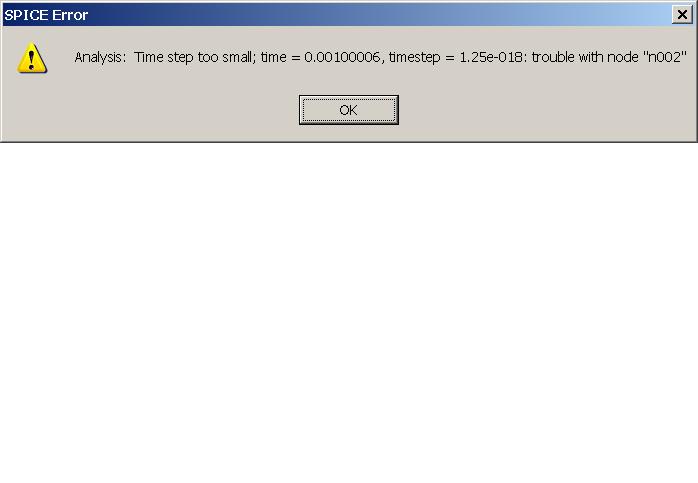

Sto provando ad usarlo ma mi da questo errore:

Immagine

...e non riesco a capire cosa devo sistemare..

gabriele
Avatar utente
hobbit
sostenitore
Messaggi: 2296
Iscritto il: 07 gen 2007, 01:50
Località: Italy - UD + PG

Messaggio da hobbit »

Ciao Tiziano,

il programma sembra interessante. Non sono pratico di simulatori, devo ancora capire i parametri di simulazione.
Per aggiungere dispositivi come si fa? Lo si può fare?
Ciao,

Francesco
Se adopera spesso l'Anello per rendersi invisibile, sbiadisce: infine diventa permanentemente invisibile e cammina nel crepuscolo sorvegliato dall'oscuro potere che governa gli Anelli.
(J.R.R. Tolkien)
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

Coem risultato di tutta questa discussione bellissima vorrei provare questo:

Immagine

Il guadagno dovrebeb essere di 5 e mi va bene perche' non ho necessita di una grossa amplificazione.

Cosa ne dite?
Vado?


gabriele


Originally posted by gserpentino - 28/05/2007 :  11:27:36
In riferimento al circuito postato, abbiamo calcolato l'impedenza di ingresso che e' di circa 20K.
1) Se installiamo il condensatore di bypass su Re l'impedenza di ingresso dovrebbe cambiare?
2) Non ho capito la formula per il calcolo del condensatore di bypass.

gabriele
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

Riprendo spunto da questo inizio per proporre l'idea di un ampli a stato solido della stessa impronta dell' HI-FUN.

Cioe una ampli senza retroazione globale ma solo locale che suoni bene con anche bassa potenza e rigorosamente in Classe A.

Il tutto pero' sotto la guida dei piu' esperti, io ovviamente non posso permettermi di guidare ma solo di seguire.

Il tutto partendo dalla scelta dei componenti.

Di Mosfet ne esistono una marea di modelli, sarebbe intanto bello capire come scegliere un modello di Mosfet piuttosto che un'altro oppure un transistor piuttosto che un altro.

In fondo il Son of Zen non ha tanti componenti .....
Avatar utente
plovati
sostenitore
Messaggi: 8050
Iscritto il: 05 ott 2005, 20:19
Località: Italy
Has thanked: 4 times
Been thanked: 50 times

Messaggio da plovati »

ma non dovevi fare il pre?
Una cosa alla volta, una cosa alla volta.

Impedenza di ingresso se bypassiamo Re con un condensatore?
Bypassare significa cortocircuitare, agli effetti del segnale, ergo...

_________
Piergiorgio
_________
Piergiorgio
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

Ergo la Re non viene piu' vista ...

Ergo l'impedenza di ingresso sara' data dal R1 || R2 || Rinterna del transistor (quest'ultima trascurabile).


PS : Si , si parte dal pre per poi aggiungere uno o piu' stadi per pilotare i finali.

Ps2 : Ho letto e riletto i documenti postati da mrttg ma non ho capito come calcolare il cond di bypass.

Ps3 : il tempo che ho a disposizione e' veramente poco, faccio fatica anche a trovare del tempo per fare un salto alla Hoepli per cercare un libro di elettronica.Quindi se faccio qualche domanda di troppo abbiate pazienza
Avatar utente
plovati
sostenitore
Messaggi: 8050
Iscritto il: 05 ott 2005, 20:19
Località: Italy
Has thanked: 4 times
Been thanked: 50 times

Messaggio da plovati »

Ergo l'impedenza di ingresso sara' data dal R1 || R2 || Rinterna del transistor (quest'ultima trascurabile).
Originally posted by gserpentino - 05/06/2007 : 11:18:37
Non del tutto trascurabile, altrimenti avresti resistenza di ingresso 0 (0 in parallelo a qualsiasi cosa fa 0). E nemmeno trascurabile nel senso di infinito, non è un Fet (ah, un fet! Forse con quello...).

La resistenza interna del transistor vista dalla base è ...

Non c'è bisogno di libri, è tutto scritto nei post precedenti.

_________
Piergiorgio
_________
Piergiorgio
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

rbjt = beta / gm

Dove gm = Ic/Vt

Avro' Ic = 10 mA
Vt = 25mV

Quindi gm = 0.01 A / 0.025V = 0,4 S = 400 mS

Quindi rbjt = 500 / 0,4 = 1250 ohm

Quindi Rin = R1 || R2 || rbjt = 1200 ohm

Quindi con il cond di bypass si abbassa drasticamente la R di ingresso

E' meglio non metterlo, prima con Giaime avevamo calcolato un R di ingresso di 20K.

In generale una imp di ingresso di 20K va bene o si deve aumentare?
Di solito ho sempre visto 47K.

Se devo alzarla devo ripensare tutte le res di polarizzazione.

gabriele
Avatar utente
plovati
sostenitore
Messaggi: 8050
Iscritto il: 05 ott 2005, 20:19
Località: Italy
Has thanked: 4 times
Been thanked: 50 times

Messaggio da plovati »

per un pre è una resistenza di ingresso un poco troppo bassa.
Rileggi il post precedente, c'è una possibilità...

_________
Piergiorgio
_________
Piergiorgio
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

Il FET, che e' pilotato in tensione e presenta una resistenza altissima.....

Ma quale Fet???

Come sceglierlo???

gabriele
Avatar utente
plovati
sostenitore
Messaggi: 8050
Iscritto il: 05 ott 2005, 20:19
Località: Italy
Has thanked: 4 times
Been thanked: 50 times

Messaggio da plovati »

Il FET, che e' pilotato in tensione e presenta una resistenza altissima.....

Originally posted by gserpentino - 05/06/2007 : 12:17:40
e permette di evitare il condensatore di accoppiamento in ingresso.
Ma quale Fet???

Originally posted by gserpentino - 05/06/2007 :  12:17:40
Non ce ne sono tanti in giro. BF245B e via...

_________
Piergiorgio
_________
Piergiorgio
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

Ecco il punto di lavoro proposto.

VCC = 30V
Vds = 15V
Vgs = -1 V

Forse pero' si potrebbe lavorare anche con vcc = 12v e vds = 6V

In questa configurazione dovremmo avere circa 1 mA di corente di drain.

Resistenza di carico 6K

Resistenza di source 1K

Il gate lo porto a massa con una resistenza da 47K e il gioco è fatto.

Forse...... :oops:

Plo che ne dici?

Per l'impedenza di uscita come si ragiona?

Olè e via verso unìaltra avventura.... :)

gabriele
Avatar utente
plovati
sostenitore
Messaggi: 8050
Iscritto il: 05 ott 2005, 20:19
Località: Italy
Has thanked: 4 times
Been thanked: 50 times

Messaggio da plovati »

Per l'impedenza di uscita come si ragiona?

Originally posted by gserpentino - 05/06/2007 :  17:11:19
Ohè, ma che lo stiamo a fare 'sta discussione se manco la leggi?


_________
Piergiorgio
_________
Piergiorgio
Avatar utente
Giaime
sostenitore
Messaggi: 3513
Iscritto il: 17 nov 2005, 01:51
Località: Italy
Contatta:

Messaggio da Giaime »

Per l'impedenza di uscita come si ragiona?

Olè e via verso unìaltra avventura.... :)

gabriele


Originally posted by gserpentino - 05/06/2007 : 17:11:19
Sopraccitate tabelle con tutte le formuline... :grin:

Ciao!
Giaime Ugliano
http://giaime.altervista.org
Giaime Ugliano
gserpentino
senior member
Messaggi: 1062
Iscritto il: 02 dic 2005, 17:14
Località: Italy

Messaggio da gserpentino »

ohe, perdincibacco.... :twisted: :D

Nelle valvole c'e' il mu....nei transistor c'e' il beta nei fet cosa ci sarà....??

Le formule ho capito quali sono ari :twisted: !!! ma nel caso dei fet quale è il parametro magico tipo mu, gm, beta??

Ecco il link....

http://www.ortodoxism.ro/datasheets/phi ... -B-C_2.pdf

gabriele
