Misurare la Vgs off (V pinch-off)

Messaggio da **clane** » 11 lug 2006, 02:41

Ciao a tutti,

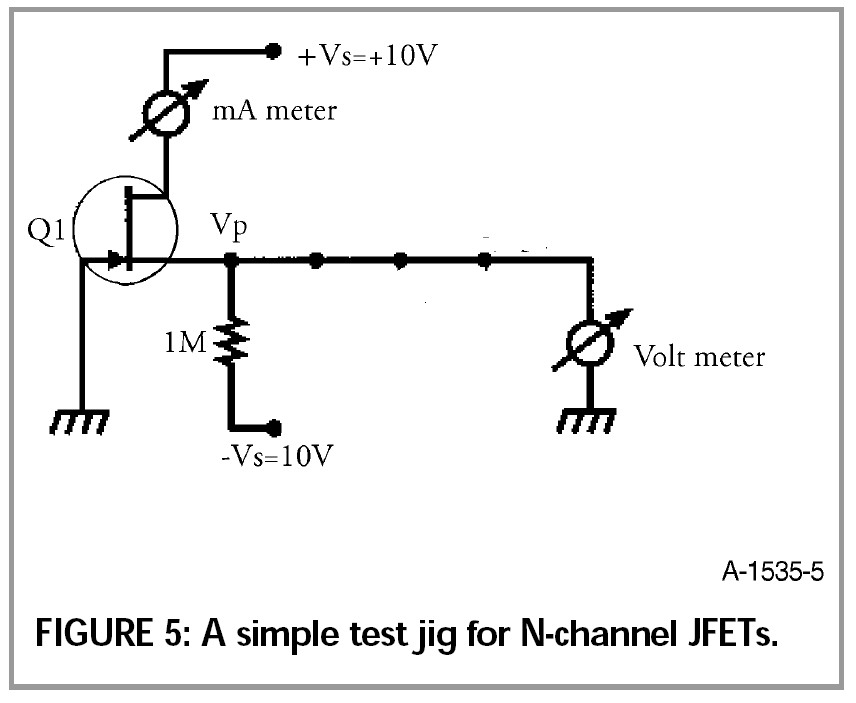

per misurare la Vgs off di un Jfet canale N, ho trovato questo schema:

Immagine

La mia domanda, da profano, riguarda l'alimentazione ossia posso ottenere i +10V e - 10V con delle batterie, quindi senza dover costruire un alimentatore duale?
Grazie!

Ciao,
Claudio

www.claudionegro.com

Messaggio da **Giaime** » 11 lug 2006, 02:51

Certo, la corrente che dovranno sostenere è al massimo di 20uA. Potresti usare due pile da 9V.

Saluti termoionici
Immagine

Giaime Ugliano

http://giaime.altervista.org

Messaggio da **clane** » 11 lug 2006, 02:58

E come le collego le pile?

1) Quella alta collego + al DRAIN e - al GATE;

2) la batteria bassa: - al SOURCE e + dove????

Ciao,
Claudio

www.claudionegro.com

Messaggio da **nullo** » 11 lug 2006, 03:40

- al SOURCE e + dove????

....beh, massa

Ciao, Roberto

Messaggio da **clane** » 11 lug 2006, 03:53

- al SOURCE e + dove????

....beh, massa

Ciao, Roberto

Originariamente inviato da nullo - 10/07/2006 : 22:40:38

e quindi al GATE....faccio le prove e vi faccio sapere.

Ciao,
Claudio

www.claudionegro.com

Messaggio da **clane** » 11 lug 2006, 23:57

Allora lo schema funziona, almeno come valore relativo: per un BF245c ho misurato una Vp di -3,96, dentro, quindi,
il range fornito dal datasheet che è di -0,25/-8.
Non collegando il positivo della batteria bassa al GATE, la lettura è di -4,08.

Ciao,
Claudio

www.claudionegro.com
