Valvole per Talisman...

[Arge]

Sto litigando con queste valvole: UCH21 , UBL21 , UY1N
Sono delle valvole di una radio Tesla Talisman, che a brevesarà restaurata.
Il mio problema e che non so come testarle nonostante abbia un TV-7
con un manuale ben fornito, e l ottimo Tdsl... , difatti oltre a non figurare nel manuale non hanno sostitute o equivalenti.
hanno lo zoccolo Loctal.

C' è qualcuno che conosce queste valvole,o più in generale un modo per verificare la loro efficenza??
Anche perche prima di comprare le valvole nuove ( per un totale di 84 euro !!!) vorrei effettivamente sapere che è stata una spesa più che necessaria.....(ripeto 84 euro, piu della radio...)


come sempre grazie a tutti da Giovanni

[mariovalvola]

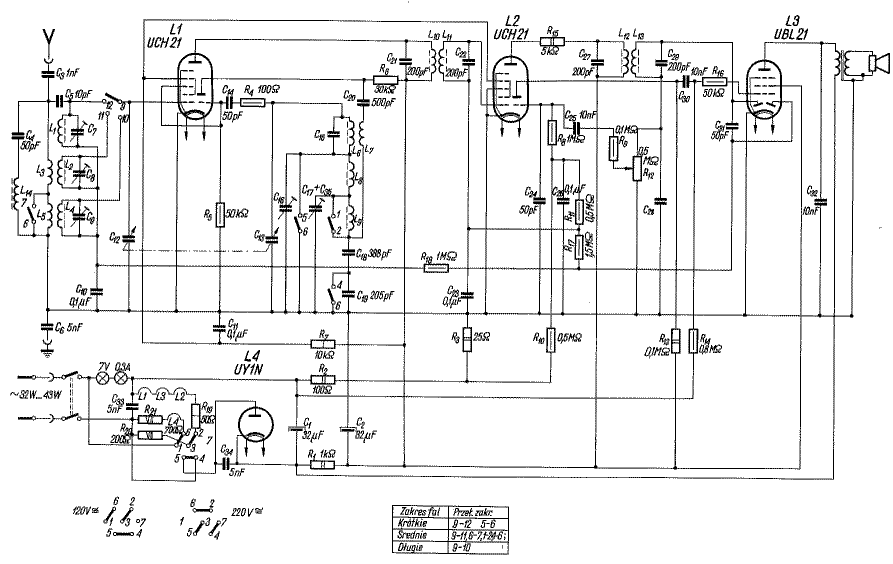

scusami ma hai lo schema della radio?



Mario Straneo

fonte:
http://hupse.nl/radio/frameset.htm?tesl ... ntentFrame

[Arge]

Adesso si.....

si lo schema ,lo avevo gia scaricato ancora prima di prendere la radio...
che comunque è una 306U del 1951, ottimamente conservata.

comunque sono ancora al punto di prima...

ciao da Giovanni

[mariovalvola]

perchè sei al punto di prima? alla fine , per capire se le valvole lavorano ancora, almeno come prima indicazione, vedi che tensioni ci sono e che correnti. hai una prima indicazione di massima. Anche se riferimenti sullo schema non ne hai , ti ritrovi comunque un sacco di indicazioni indirette. Non oso pensare cosa succederebbe se ti devi mettere ad allineare le medie frequenze

Mario Straneo

[Arge]

Appunto....una cosa per volta
Mario,si sa: io e te con le valvole siamo proprio il giorno con la notte...

ho tirato giu il data sheet Philips,vedo, se riesco a tirarci fuori qualcosa,ma da autodidatta, sicuramente troverò le mie difficolta e faro degli errori.


ciao da Giovanni

[mariovalvola]

il bravo riparatore di radio, il provavalvole lo usa meno che può. Ragiona come un bravo dottore che deve fare una diagnosi dai sintomi. Se metti le valvole nuove su una radio vecchia rischi di farle invecchiare precocemente.
Comincia a controllare l'alimentazione e poi lo stadio di potenza. e vai indietro. Dovresti avere un generatore a onde medie o corte e sei a posto . i condensatori d'alimentazione come sai saranno i primi incriminati e per sicurezza cambiali prima di dare tensione . Le valvole più a rischio dovrebbero essere la raddrizzatrice e la finale.
il sitema è ancora rudimentale perchè c'è da vedere tutto il funzionamento dell'oscillatore locale e la taratura delle medie frequenze
Mario Straneo
Se vai a testare i tubi e li trovi spompi cosa pensi? l'usura del tubo è l'origine del malfunzionamento oppure l'effetto di qualche problema nel circuito?.
Non hai scampo. ti tocca romperti la testa . auguri

[Arge]

Si Mario hai perfettamente ragione,difatti la radio mi è appena arrivata,e da una prima analisi (visiva) è tutto ok (cioè non manca niente ed è ottimamente conservata,tutto li) e volevo cominciare dalle valvole perchè essendo impegnato con altro, avrei avuto tempo di cercarle se queste fossero state esaurite...

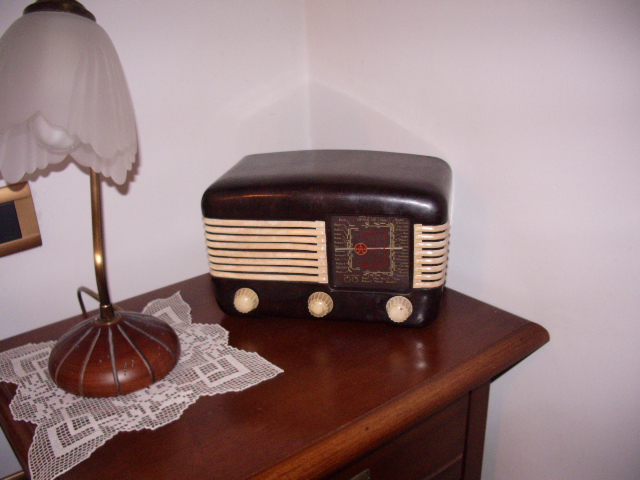

ovviamente non è stata accesa, anche perchè non ho visto in che stato è la parte elettrica sicuro al 100% che i soliti elettrolitici andranno cambiati!!!, quindi per non fare danni e momentaneamente parcheggiata sul comodino della mia camera da letto.


Quindi se riesco a testare queste valvolazze, bene, una cosa in meno, altrimenti dovro aspettare di metterci le mani, sostituire i "soliti", e comunque testare almeno la raddrizzatrice...se fosse in corto addio condensatori appena messi...giusto ?

per l' allineamento aspetto...tue notizie

ciao da Giovanni

[mariovalvola]

Per l'allineamento capiti male. Sono passati vent'anni da quando ho provato a toccare un supereterodina. Per questo motivo preferivo le radio a reazione .
per la raddrizzatrice, puoi provartela a parte . Una verifica con il tester puoi fartela a freddo. e con il filamento acceso.

Mario Straneo

[Arge]

OK per l' allineamento speriamo non sia necessario

per testare la raddrizzatrice, come si fa...???




Giovanni

[mariovalvola]

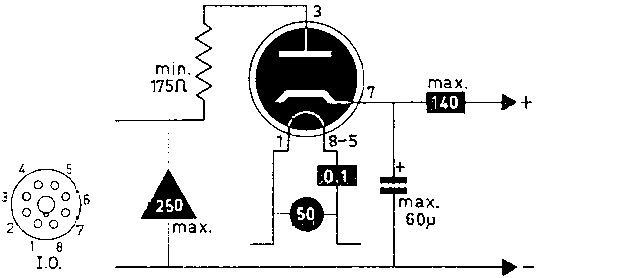

Però sei un bel birbantello. Proprio non ti vuoi applicare. Quel disegnino che hai postato secondo te cosa è?
prova a pensare al senso di quello che c'è scritto. in quello schema vedrai che ci arrivi bene da solo

Mario Straneo

[Arge]

birbantello

è una UY1N ???

Vedo se mi arriva l' illuminazione...ma alle 23:14 è assai difficile

Ok, tra il pin 7 e massa dovrei trovare una corrente continua ??


Giovanni

[Giaime]

Io vedo una cosa molto, molto brutta.

Io vedo la totale mancanza dell'isolamento galvanico tra rete e circuito della radio.

Facci il piacere Giovanni, cerca di sopravvivere, e mettici un trasfo di isolamento.

Non siamo pronti per aprire il primo thread di necrologio del forum. Aspettate che metta mano io alle 211 per quello

Saluti termoionici


Giaime Ugliano

http://giaime.altervista.org

[Arge]

Giaime, il caldo comincia a fare male ???

che bella gufata !!!!!!!
so che non ha il trasformatore e raddrizza direttamente la 220,ma da li a dire...

NO,NO , no succede niente,al massimo si brucia la radio......al massimo....


ciao da Giovanni

[Giaime]

Vai avanti se ne sei convinto...

io declino ogni responsabilità.

DON'T TRY THIS AT HOME KIDS!!!

Saluti termoionici


Giaime Ugliano

http://giaime.altervista.org

[Arge]

oggi sei in vena di jettature

perche se stiamo a guardare tutto è pericoloso se usato maldestramente.




ciao a tutti


ps:le tue 211 ad esempio....

[Arge]

OK, risolto il problema.........


ciao a tutti

[Arge]

UN PICCOLO PROBLEMA:
aprendo la radio per pulirla e controllarla,ho notato che c' era del filo metallico molto sottile (tipo capello) sfilato da una probabile resistenza di potenza, difatti e collegata all' entrata della rete elettrica al selettore della tensione e poi va alla rettificatrice, ora vorrei chiedervi un parere, tanto per cominciare vorrei essere sincerato che sia proprio una resistenza, e poi il suo possibile ripristino o modifica...

sulla parte ancora in buono stato c' è una scritta: 200 5%, e misurando con il tester mi ha dato proprio 201 hom, ma la parte superiore essendo sfilata non so che valore abbia...



la parte A è quella sfilata
la parte B è quella intatta con sopra la scritta

grazie a tutti da Giovanni

[Arge]

questo è lo schema che ho trovato.....



non c'è nessuno che mi può togliere i dubbi ?
dallo schema l' altra resistenza è da 700 hom (ma da quanti Watt? )inoltre dovrei metterla da 500 hom in serie a quella da 200 cosiche mi ritroverei una resistenza da 700....
giusto o sto sbagliando ???


ciao a tutti

[Arge]

Nessuno mi aiuta ????

[Giaime]

Vai avanti se ne sei convinto...

io declino ogni responsabilità.

DON'T TRY THIS AT HOME KIDS!!!

Saluti termoionici


Giaime Ugliano

http://giaime.altervista.org



Originally posted by Giaime - 30/06/2006 : 00:53:35

Mi autoquoto. Io non mi sento di prendermi la responsabilità di dirti "mettici le mani in quella radio", poichè essendo un circuito NON GALVANICAMENTE ISOLATO dalla rete, è per definizio PERICOLOSO. Perchè a seconda di come metti la spina nella presa, sullo chassis potrà apparire o meno il potenziale alternato della rete di alimentazione domestica, ossia i 220V. E' semplice: se tocchi qualche parte metallica della radio mentre essa è in funzione, muori. Mi sembra molto facilmente comprensibile.

Quando l'avrai dotata di dovuto trasfo di isolamento (pochi euro su eBay o nei negozi di elettronica) riceverai tutto l'aiuto che vorranno darti i membri di questo forum.

Mi dispiace molto che i moderatori, sempre attenti alle problematiche della sicurezza, non abbiano sottolineato questo rischio con la dovuta accortezza in questo thread.

Purtroppo le vecchie radio e certi vecchi amplificatori per chitarra sono così

Saluti termoionici


Giaime Ugliano

http://giaime.altervista.org
