Stavo guardando i CCS di Gary Pimm, in particolare l' ultimo, il self bias ccs ho qualche dubbio e l' inglese non mi aiuta.... http://www.pacifier.com/~gpimm/self_bias.htm
- che vantaggi ci sono ad utilizzare il pentodo oppure senza?
- non ho capito quanto è la caduta di tensione che ho sul ccs
- dove li trovo gli lnd150 ?????
- qualcuno ha i disegni degli stampati?
Saluti, Stefano
Domande sul CCS di Pimm
-
mrjam
- starting member
- Messaggi: 357
- Iscritto il: 14 feb 2006, 18:47
- Località: Italy
-
Dragone
- sostenitore
- Messaggi: 1083
- Iscritto il: 23 dic 2005, 05:57
- Località: Milano
me ne servirebbero di più tanto vale che li prendo li... già 8 ne partono su driver e finale se poi lo voglio provare anche sull' alimentatore, ne piglio una trentina almeno ho un pò di scorta, ma non c'è un posto in unione europea che li abbia? ho sempre paura che in dogana facciano casino
fugatemi i dubbi riguardo il pentodo e la caduta di tensione.
Saluti, Stefano
fugatemi i dubbi riguardo il pentodo e la caduta di tensione.
Saluti, Stefano
Saluti, Stefano
-
MBaudino
- sostenitore
- Messaggi: 3266
- Iscritto il: 27 ott 2005, 16:29
- Località: Italy
Nella CEE non li ho trovati; ambedue gli acquisti li ho fatti in USA. Se arrivi a 50 pz, Mouser faceva uno sconto notevole.
Il pentodo serve a far lavorare meno il mos superiore, che è quello che dissipa quasi tutta la potenza. Se la potenza dissipata sul mos alto supera alcuni W, le dimensioni del dissipatore possono diventare importanti o anche esagerate. Un pentodo fa bella figura e soprattutto caldo lavora bene. Degrada però le prestazioni del ccs.
Puoi anche metterci un triodo, con ulteriore peggioramento.
Qui' trascrivo cio' che mi ha scritto Pymm sull' uso del triodo:
<<With proper heatsinking the CCS can handle 200ma or more. I've ran them as
high as .5 amp for short tests. The real limiting number is power
dissipation. Also, mixing the pentode versions with low operating voltages
and high currents just doesn't work very well.
Putting another 6C33B on top of the CCS may work. Just need to provide an
extra 30 volts or so for the CCS bias needs. The grid of the 6C33B would go
the "g" terminal, the cathode would go to the "+" terminal and the "s"
terminal would be connected to B+ to bias the CCS. The CCS would be wired
in "pentode" mode as far as Q4 is concerned.>>
La caduta di tensione del mos inferiore è grosso modo la somma delle tensioni dei 2 zener piu' qualche volt; grosso modo sui 15-30 volt, secondo gli zener che vuoi mettere (piu' alti sono, meglio è). Tutto il resto se lo succhia il Mos alto. La tensione di alimentazione deve essere almeno il valore PP dello swing che vuoi, o meglio la Vb a cui vuoi far lavorare la valvola in basso, piu' la tensione di picco del tuo segnale in uscita. Piu' la caduta del ccs. Meglio aumentare il tutto ancora del 20%.
Nel caso di uso del pentodo, sarà lui a subire la caduta di tensione maggiore (non l'ho mai usato, però). Nelle pagine del vecchio sito di Pymm ci dovrebbero essere altre formule per l' uso del pentodo e altre utili indicazioni.
Chiedi a Titano, lui è esperto sui ccs di Pymm e soprattutto è bravo.
Mauro
Il pentodo serve a far lavorare meno il mos superiore, che è quello che dissipa quasi tutta la potenza. Se la potenza dissipata sul mos alto supera alcuni W, le dimensioni del dissipatore possono diventare importanti o anche esagerate. Un pentodo fa bella figura e soprattutto caldo lavora bene. Degrada però le prestazioni del ccs.
Puoi anche metterci un triodo, con ulteriore peggioramento.
Qui' trascrivo cio' che mi ha scritto Pymm sull' uso del triodo:
<<With proper heatsinking the CCS can handle 200ma or more. I've ran them as
high as .5 amp for short tests. The real limiting number is power
dissipation. Also, mixing the pentode versions with low operating voltages
and high currents just doesn't work very well.
Putting another 6C33B on top of the CCS may work. Just need to provide an
extra 30 volts or so for the CCS bias needs. The grid of the 6C33B would go
the "g" terminal, the cathode would go to the "+" terminal and the "s"
terminal would be connected to B+ to bias the CCS. The CCS would be wired
in "pentode" mode as far as Q4 is concerned.>>
La caduta di tensione del mos inferiore è grosso modo la somma delle tensioni dei 2 zener piu' qualche volt; grosso modo sui 15-30 volt, secondo gli zener che vuoi mettere (piu' alti sono, meglio è). Tutto il resto se lo succhia il Mos alto. La tensione di alimentazione deve essere almeno il valore PP dello swing che vuoi, o meglio la Vb a cui vuoi far lavorare la valvola in basso, piu' la tensione di picco del tuo segnale in uscita. Piu' la caduta del ccs. Meglio aumentare il tutto ancora del 20%.
Nel caso di uso del pentodo, sarà lui a subire la caduta di tensione maggiore (non l'ho mai usato, però). Nelle pagine del vecchio sito di Pymm ci dovrebbero essere altre formule per l' uso del pentodo e altre utili indicazioni.
Chiedi a Titano, lui è esperto sui ccs di Pymm e soprattutto è bravo.
Mauro
-
gluca
- sostenitore
- Messaggi: 10597
- Iscritto il: 10 ott 2005, 18:31
- Località: Italì
- Been thanked: 7 times
Certo che funzionerebbe ... ma a cosa servirebbe? Solo per regolare/controllare il bias della finale probabilmente, non credo che isolerebbe gran che i disturbi dell'alimentazione, dovresti avere il trafo cmq traferrato perdendo i vantaggi del parafeed ...
---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------
---------> DISCLAIMER: ooops credo di aver detto una fesseria ... scusate <---------
"i was looking back to see if you were looking back at me to see me looking back at you"
-
Dragone
- sostenitore
- Messaggi: 1083
- Iscritto il: 23 dic 2005, 05:57
- Località: Milano
io lo immaginavo su un pp, sul tu universale avendo gli avvolgimenti separati se ne metterebbe uno per valvola, per una regolazione del bias separata, inoltre avrei una impedenza altissima, se ammettiamo che i 2,5k del tu non mi bastassero, lo immaginavo su una 6sa7 che ha una anodica bassa.
Saluti, Stefano
Saluti, Stefano
Saluti, Stefano
-
Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:
Effettivamente è offline. Boh?!?!?ma che fine ha fatto il sito di pimm????? ha cambiato indirizzo????
Originally posted by Dragone - 18/02/2007 : 10:17:31
http://www.diyaudio.com/forums/showthre ... highlight=
Saluti termoionici
Giaime Ugliano
http://giaime.altervista.org
Giaime Ugliano
-
marziom
- sostenitore
- Messaggi: 3255
- Iscritto il: 24 nov 2005, 18:06
- Località: Ciociaria
- Been thanked: 3 times
- Contatta:

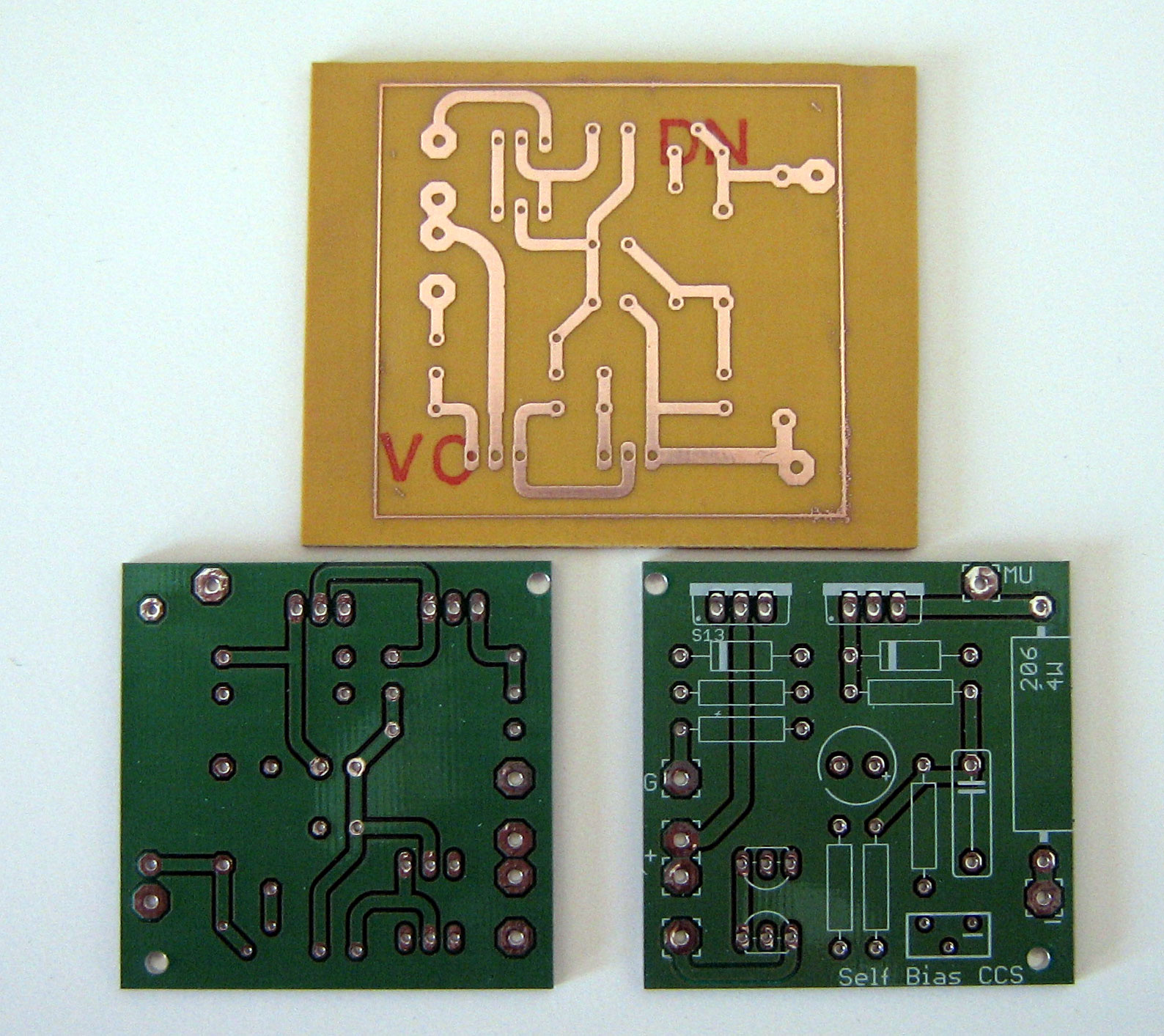

eccoli,
non li avevo mandati perche non sapevo se potevo...
Allegato: self_bias_ccs single layer finale.pdf ( 10921bytes )
non li avevo mandati perche non sapevo se potevo...
Allegato: self_bias_ccs single layer finale.pdf ( 10921bytes )_____________________
