ciao ragazzi,volevo sapere se avete informazioni a riguardo di un ampli ibrido con la ecc88 e come finali irf9540 e irf540 fatto da cozza e corretto da broskie.
quello di cozza nn va perche lo provato tempo fa .
a quanto riguarda quello di broskie mi sapete dire qualcosa??
se va,broblemi,qualita.ecc
grazie a tutti.

questo e di broksie

ciao ragazzi,volevo sapere se avete informazioni a riguardo di un ampli ibrido con la ecc88 e come finali irf9540 e irf540 fatto da cozza e corretto da broskie.
quello di cozza nn va perche lo provato tempo fa .
a quanto riguarda quello di broskie mi sapete dire qualcosa??
se va,broblemi,qualita.ecc
grazie a tutti.

questo e di broksie


Originally posted by jolidj - 25/06/2009 :  17:01:23

Per andare penso che possa andare. Ci si può fidare di Broskie.
Puoi provarlo a simulare su ltspice (i modelli ci sono tutti) per capire quello che ti potresti aspettare.
La qualità chi può dirla. Bisogna costruirlo!

Ciao,

Francesco

Se la merita! E come! Molti tra i vivi meritano la morte. E alcuni che sono morti avrebbero meritato la vita. Sei forse tu in grado di dargliela? E allora non essere troppo generoso nel distribuire la morte nei tuoi giudizi: sappi che nemmeno i più saggi possono vedere tutte le conseguenze.
(J.R.R. Tolkien)

ciao grazie della risp.
Il ltspice e gratis??
il pcb l'ho stampato pero prima vorrei fare una simulazione per vedere se ce qualcosa che nn va.
un altra cosa su eagle mi sai dire come selezionare un circuito a singola layer.mi succede che dopo aver fatto lo schema pcb e selezionato la voce auto(per combinare eagle le piste )mi da ,anche il piu semplice schema a doppia leyer.

grazie mille.

Su PCB etc. io non ti posso essere di aiuto.

LTSpice è gratuito:
http://www.linear.com/designtools/software/ltspice.jsp
http://tech.groups.yahoo.com/group/LTspice/

I modelli si trovano in giro per il web, anche se fai ricerche nel forum ne trovi. Nel caso te li posso mandare io.

Ciao,

Francesco

Se la merita! E come! Molti tra i vivi meritano la morte. E alcuni che sono morti avrebbero meritato la vita. Sei forse tu in grado di dargliela? E allora non essere troppo generoso nel distribuire la morte nei tuoi giudizi: sappi che nemmeno i più saggi possono vedere tutte le conseguenze.
(J.R.R. Tolkien)

ciao grazie mille del aiuto.
Se me li puoi mandare via mail mi fai un grande
Favore,jolidj@hotmail.com.
A dire la verita nn so cosa cercare su internet,
Grazie del aiuto.

Per fare una simulazione devi avere i modelli matematici dei dispositivi elettronici che fanno parte del circuito. Nel tuo caso: irf540/9540. mje350, ecc88.
Nelle librerie di sistema del programma questi dispositivi non sono presenti, appena riesco ti mando i files necessari.

Ciao,

Francesco

Se la merita! E come! Molti tra i vivi meritano la morte. E alcuni che sono morti avrebbero meritato la vita. Sei forse tu in grado di dargliela? E allora non essere troppo generoso nel distribuire la morte nei tuoi giudizi: sappi che nemmeno i più saggi possono vedere tutte le conseguenze.
(J.R.R. Tolkien)

ciao.grazie dell'aiuto aspeto la tua mail.grazie.

ciao.grazie dell'aiuto aspeto la tua mail.grazie.


Originally posted by jolidj - 29/06/2009 :  17:19:16

Ciao, li allego qui che è più utile.
C'è un po' di più di quello che ti serve.


Attachment: lib.zip ( 43772bytes )

Ciao,

Francesco

Se la merita! E come! Molti tra i vivi meritano la morte. E alcuni che sono morti avrebbero meritato la vita. Sei forse tu in grado di dargliela? E allora non essere troppo generoso nel distribuire la morte nei tuoi giudizi: sappi che nemmeno i più saggi possono vedere tutte le conseguenze.
(J.R.R. Tolkien)

ciao.ti ringrazio per laiuto.ho montato il tutto ma niente
La valvola si accende ma i irf540 si scalcano tanto, anche il mje350.
Nn so cosa fare.
Aiuto perfavo.grazie

ragazzi nessuno mi può aiutare?.ho provato a fare la simulazione ma mi da un file scritto con dei nr ma nn so come reagire o leggerla.grazie a tutti.una mano perfavore.

ragazzi sto impazzendo con questo ampli.
Nn mi sapere dire se ho sbagliato qualcosa
O se devo controllare altre cose?
Aiutatemi perfavore.grazie

Prova a postare uno schema corredato di tensioni e correnti che misuri forse qualcuno ti riesce ad aiutare, ma così è impossibile.

Ciao,

Francesco

Se la merita! E come! Molti tra i vivi meritano la morte. E alcuni che sono morti avrebbero meritato la vita. Sei forse tu in grado di dargliela? E allora non essere troppo generoso nel distribuire la morte nei tuoi giudizi: sappi che nemmeno i più saggi possono vedere tutte le conseguenze.
(J.R.R. Tolkien)

domani vi posto lo schema o il file da simulare.
se qualcuno mi da una mano ne sarrei grato.
grazie ragazzi.

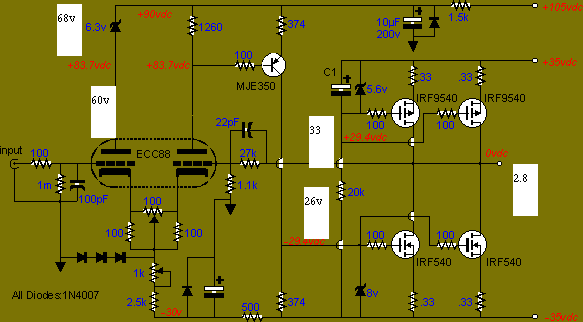

ciao ragazzi ,queste sono le tensioni misurate,quelle in quadrato binco invece a fianco ci sono quelle di broskie.
il problema si e spostato,con varie tensioni ho visto che quello che si scalda e il mje350 e collegando una cassa nn da nessun segno di vita.
ditemi che ne pensate perfavore.
grazie

ragazzi chi mi da un po di idee?
Quale e il compito del mje350?
Perche si scalda?troppa tensione?
E perche sulle casse nn si sente niente
?ne ronzzino ne niente.
Grazie ragazi

ragazzi chi mi da un po di idee?
Quale e il compito del mje350?
Perche si scalda?troppa tensione?
E perche sulle casse nn si sente niente
?ne ronzzino ne niente.
Grazie ragazi


Originariamente inviato da jolidj - 15/07/2009 : 16:32:55

non è chiaro se le tue tensioni di alimentazione sono corrette (+/-35 e 105V)
E non puoi avere diverse polarizzazioni per i due rami dei mosfet...
e perchè non indichi che tensione di offset ti ritrovi in uscita?
Sei sicuro di aver cablato tutto correttamente?

posta lo schema completo del cablaggio che forse si riesce a capire qualcosa...

Filippo

grazie della risp.nn ho capito che schema di cablagi devo postare!
Devo misurare la tensione al uscitA dèi mosfet?
Se parliamo della tensione in uscita cassa quella e 0.
ho colegato +-35v e +105v e 6,3v della valvola con il
Pin 9 a massa.lunica cosa che si vede e mje350 che si
Scalda.boooo
Idee. Perfavore grazie.

Salve vorrei chiederti se lo schema è corretto?
scusa ma non riesco a vedere dove prende il segnale
il gate del irf9540 o sbaglio.
poi magari per fare il debug, comincia a escludere i finali,
staccandoli e vedi se all'uscita della valvola hai qualcosa poi
attacchi il driver e poi vai avanti.
Ciao e buon lavoro
Sergio

Io ho le mie perplessità sul funzionamento di questo circuito, perché facendo due calcoli con le tensioni date da Broskie le cose non mi tornano:

per ogni valvola secondo B. dovrebbe passare una corrente: i=(90-83.7)/1260=5mA
per l'mje350: i=(-29.4+35)/374=15mA

perciò in totale sulla resistenza da 1.5k dovrebbero passare 25mA.
e la caduta di tensione dovrebbe essere di: dV=1.5k*25mA=37.5V da cui la tensione a valle della resistenza da 1.5k dovrebbe essere: V=67.5V e non 90V come invece è riportato nello schema!

Che dire? Broskie non è uno scemo, ci sarà un errore tipografico?

Vediamo le tensioni che hai misurato. Che ci dicono?

Le valvole lavorano ok. Il gate dell'irf540 si trova ad una tensione di 27V! 35-27=8V!!! Significa che il didodo zener sta conducendo (non dovrebbe farlo è li a protezione) e sega tutto il segnale che dovrebbe arrivare ai mosfet e questo spiega il perché non senti niente (hai verificato che la tensione al morsetto di uscita sia 0V prima di collegare il diffusore?). Il fatto che il bjt si scalda è probabilmente collegato visto che conducendo lo zener passa più corrente di quello che dovrebbe, un po' per la resistenza da 347 ohm e un po' per lo zener.

Perché accade? Dove hai sbagliato?

Come suggerisce Sergio potresti provare a scollegare i mosfet per capire se il problema è del bjt o dei mosfet. Potresti aver invertito qualche pedinatura o saldato male qualche cosa.

Ciao,

Francesco

Se la merita! E come! Molti tra i vivi meritano la morte. E alcuni che sono morti avrebbero meritato la vita. Sei forse tu in grado di dargliela? E allora non essere troppo generoso nel distribuire la morte nei tuoi giudizi: sappi che nemmeno i più saggi possono vedere tutte le conseguenze.
(J.R.R. Tolkien)

Salve vorrei chiederti se lo schema è corretto?
scusa ma non riesco a vedere dove prende il segnale
il gate del irf9540 o sbaglio.
poi magari per fare il debug, comincia a escludere i finali,
staccandoli e vedi se all'uscita della valvola hai qualcosa poi
attacchi il driver e poi vai avanti.
Ciao e buon lavoro
Sergio


Originariamente inviato da green marlin - 16/07/2009 : 10:21:58

lo schema originale di Cozza era più "tradizionale", e pare fosse copiato da uno schema di Borbely
Su Tubecad c'è tutta la saga...

si inizia con la risposta a una mail...

http://www.tubecad.com/march2001/page20.html

e si va avanti...

http://www.tubecad.com/2004/blog0001.htm

e poi si commenta...

http://www.diyaudio.com/forums/showthread/t-61143.html
http://www.diyaudio.com/forums/showthread/t-107281.html


Filippo

quindi devo togliere a coppia i mos
e misurare che cosa?o toglierli tutti e 4
E vedere in uscita che mi da?
La valvola funz ok.dopo tolti i mos che bisogna fare?
Grazie a tutti ragazzi.

Ciao io toglierei tutti e 4 i mos e sul collettore del mje350 dovresti
vedere il segnale che pilota i mos poi attacchi una coppia alla volta
per sicurezza controllerei se sono saltati i mos, in rete trovi lo schema di principio per fare ciò.
Una domanda perchè hai usato questo schema e non quello del primo link
consigliato da audiofanatic ?
Ciao Sergio

ciao questi sono le tensioni con i mosfet tolti.
Quale altro schema??
se parliamo di quello di cozza e peggio ancora perche l-ho provato.
vi allego anche il pcb magari vedete qualche sbaglio.
anche con mosfet tolti il mje si scalda ancora.
che scheda trovo su internet??

collettore del mje con misurato con il +35v da una densione di 60v.
grazie ragazzi.

uscita valvola ,*se nn sbaglio il piedino 7* esce una tensione 1.6v
invece uscita audio 2.8v.
quale e il problema ?
perche continua a scaldfarsi il mje350?
grazie

uscita valvola ,*se nn sbaglio il piedino 7* esce una tensione 1.6v
invece uscita audio 2.8v.
quale e il problema ?
perche continua a scaldfarsi il mje350?
grazie


Originariamente inviato da jolidj - 17/07/2009 : 14:36:33

credo che siano sballate tutte le polarizzazioni
che tensione hai alla base del MJE ?? dallo schema dovresti avere 6,3V tra emettitore e base, dato che sugli anodi della ECC le tensioni sono sballate è probabile che tutto vada a pallino, dato che sei accoppiato in continua
Sull'uscita hai 2,8V perchè i due rami non sono bilanciati, su uno hai 33V e sull'altro 26v (ma 26V positivi??? o negativi???)
In pratica da quello che si può vedere ci deve essere qualche grosso errore, controlla tutte le tensioni dell'alimentatore e tutti i valori resistivi, e pure le polarità di elettrolitici, diodi e attivi, perchè le tensioni che stai indicando non vanno bene
Tra l'altro non dici se le tensioni sono le massime ottenibili con la regolazione del trim da 1K al catodo delle ECC, hai provato a vedere di regolare la polarizzazione e che tensione hai sugli anodi?
E il C elettrolitico tra -35v e massa dopo la R500 da quanto è? è montato correttamente?

O procedi per passi e regoli tutte le tensioni e le polarizzazioni in modo corretto oppure non riuscirai mai a farlo funzionare

Filippo

tra emiter e la base ce 0.5v.
si tratta di 26v-.
i condessatori sono tutti da 10uf li ho messi cosi perche ce dato solo uno penso che siano uguali.
o sbaglio?
come faccio a stabillizzare le polarizzazioni?
grazie

tra emiter e la base ce 0.5v.
si tratta di 26v-.
i condessatori sono tutti da 10uf li ho messi cosi perche ce dato solo uno penso che siano uguali.
o sbaglio?
come faccio a stabillizzare le polarizzazioni?
grazie


Originariamente inviato da jolidj - 17/07/2009 : 16:22:43

devi modificare tutto il circuito, a partire dalla R 1,5K sui 105V
finchè non hai i 90V sugli anodi, -30V sotto i catodi e le altre tensioni indicate
probabilmente non funzionerà nulla,
se non riesci a calcolarti le cadute di tensione metti dei trimmer
e regola il tutto, poi smonti, misuri e sostituisci con valori fissi
metti due trimmer al posto delle 374 del MJE e uno al posto della 1250 della ECC
e regola in modo da avere le tensioni corrette nei punti indicati

Filippo

grazie per l'aiuto.provo a mettere i trimer e vi aggiorno
.il zener che in schema 8v io l'ho messo a 8'2v cambia
Qualcosa?una volta messe a posto le tensioni
Che deve cambiare sul circuito?
Grazie ragazzi a presto.

ciao ragazzi.
ho provato a mettere i trimer , appena salgo di voltaggio il mje si scalda ancora di piu.nn so che fare e penso che lascero perdere.
ho visto che si parla bene del aleph 5.mi saprete dire se ne vale la pena costruirllo?lo schema sull' sito http://www.kk-pcb.com/aleph-5.html va bene?ci sono anche i pcb in giro??
grazie a tutti e a presto .

ciao ragazzi.
ho provato a mettere i trimer , appena salgo di voltaggio il mje si scalda ancora di piu.nn so che fare e penso che lascero perdere.
ho visto che si parla bene del aleph 5.mi saprete dire se ne vale la pena costruirllo?lo schema sull' sito http://www.kk-pcb.com/aleph-5.html va bene?ci sono anche i pcb in giro??
grazie a tutti e a presto .



Originariamente inviato da jolidj - 28/07/2009 :  16:20:56

se non sei in grado di sistemare quell'ibrido vuol dire che non hai le conoscenze per affrontare una autocostruzione... non è come il Lego, bisogna conoscere la materia...

Filippo

Nn e vero che nn ho le conoscenze
Ho costruito vari ampli a transistor inegrati valvolari
Ibrido questo e il primo.i forum soNo per questo
Scambio idee opinioni .
Io quello che mi hai deto lho fatto.
Ho messo 3 trimer da4k ma nn si riesce a bilanciare
Nulla perché con la sistemazione del trimer a posto
Della 1260om cambia il valore nel piedino del mje.
Metti a punto una tensione si rovina laltra
E viceversa.
Dimmi te che bisogna fare?dove sbaglio?
Grazie.

ho visto che la tensione dopo la r 1.5k non e
90v ma 60v metto anche al posto della 1.5k
Un altro trimer?
Poi ho visto che cambiando la tensione
Alla fine di questa r le tensioni ai piedimi della valvola
Sono bilanciati giá con le 2 da 347hom
Bisogna solo avere le tensioni indicate.
Provò a cambiare solo ka 1.5k e vedo
Che mi da.
Vado bene cosi?
Grazie a tutti.
