Ronzio 50Hz...
-
akirilov
- new member
- Messaggi: 19
- Iscritto il: 16 set 2008, 15:30
- Località: Italy
- Been thanked: 1 time
Secondo alcuni il modo in qui si riescono eliminare tutti ronzi è di alzare il potenziale del riscaldamento verso la massa.
Da questo che mi hanno spiegato ci sono 3 soluzioni:
1. Collegare una resistenza 100 ohm da - del riscaldamento verso la massa.
2. Collegare due resistenze di 100 ohm una con + l'altra con - del riscaldamento e il punto medio alla massa.
3. Più complicata che non ho capito bene e dal alimentatore stabilizzato dove c'é la catena penso che si chiama "Snaber" condensatore 100nF + resistenza una resistenza.
Il condensatore 100nF si cambia con 68-75kohm 1W e nel posto della resistenza si inserisce u'altra resistenza 200-220khom 1W, il punto tra di loro si salda direttamente al - del condensatore C16 se non si toglie il ronzio questo cavo va saldato al + dello stesso condensatore.
Qualche suggerimento?
Da questo che mi hanno spiegato ci sono 3 soluzioni:
1. Collegare una resistenza 100 ohm da - del riscaldamento verso la massa.
2. Collegare due resistenze di 100 ohm una con + l'altra con - del riscaldamento e il punto medio alla massa.
3. Più complicata che non ho capito bene e dal alimentatore stabilizzato dove c'é la catena penso che si chiama "Snaber" condensatore 100nF + resistenza una resistenza.
Il condensatore 100nF si cambia con 68-75kohm 1W e nel posto della resistenza si inserisce u'altra resistenza 200-220khom 1W, il punto tra di loro si salda direttamente al - del condensatore C16 se non si toglie il ronzio questo cavo va saldato al + dello stesso condensatore.
Qualche suggerimento?
- nicomario
- sostenitore
- Messaggi: 673
- Iscritto il: 22 nov 2006, 08:27
- Località: Monferrato
- Been thanked: 1 time
ciao, purtroppo di elettronica ci capisco pochissimo, pero se non sbaglio il potenziometro non c'èntra niente. Infatti il ronzio lo si sente anche con assenza di segnale. il pot serve a regolare solo il segnale di ingresso, se non sbaglio
Mi chiedo ancora, se quel potenziometro che ho tolto ha creato qualche problema. Praticamente è come se il volume fosse sempre al massimo. Magari se si abbassa il volume si riesce ad 'eliminare' anche il ronzio tanto dubito che si riuscirà mai ad usare con il volume al massimo.
Originariamente inviato da ECC83 - 19/09/2008 : 16:27:01
Mario Nicodano
http://fotoalbum.alice.it/alice/nicomario/hifi/
Mario
-
akirilov
- new member
- Messaggi: 19
- Iscritto il: 16 set 2008, 15:30
- Località: Italy
- Been thanked: 1 time
Fai una semplice prova, fai un corto sulla schede tra il pin d'ingresso e la massa e se il ronzio c'é il potenziometro cavi vari e altre cose che ti portano il segnale non centrano niente
Mi chiedo ancora, se quel potenziometro che ho tolto ha creato qualche problema. Praticamente è come se il volume fosse sempre al massimo. Magari se si abbassa il volume si riesce ad 'eliminare' anche il ronzio tanto dubito che si riuscirà mai ad usare con il volume al massimo.
Originariamente inviato da ECC83 - 19/09/2008 : 16:27:01
Domani inserisco la modifica che ho fatto per eliminarlo.
Ciao
-
akirilov
- new member
- Messaggi: 19
- Iscritto il: 16 set 2008, 15:30
- Località: Italy
- Been thanked: 1 time
Ecco la modifica che toglie tutti ronzi e la microfonicità del amplificatore cuffie:
1. Va tolto il trasformatore dal mobile e va messo da parte perché è troppo vicino ai trasformatori d'uscita.
2. Vanno tolti C7,C1,C3,C9, R2,R3,R4,R14,R16,R15, cosi va usato solo un triodo per valvola, visto che nella PCB sono girati, così si possono usare anche valvole riciclate con un solo triodo che va bene o meglio se la valvola 1 e valvola 3 si brucano possiamo riutilizarli solo cambiando il posto
3. Il segale va saldato direttamente al piede della valvola o nel buco per C3 e C9, la massa va saldata al piede 9 delle due valvole e per il canale sinistro al piede 7 della valvola V1, per il canale destro al piede 2 della valvola V3.
4. R8 e R20 vanno cambiati con 100kohm - potete usare i vecchi R2 e R14.
5. Se non vi basta la potenza del segnale in uscita visto che abbiamo tolto un triodo della schema e se non avete cuffia con meno di 32 ohm possiamo togliere anche le resistenze R11 e R23 senza queste resistenza avremmo un segnale due volte più potente, occhio alle cuffie con un segnale potete si possono rompere e alcune cuffie costano tanto
Così il vostro amplificatore cuffie avrà una giusta potenza non esagerata se lo usate con un sorgente standard come per esempio un lettore CD.

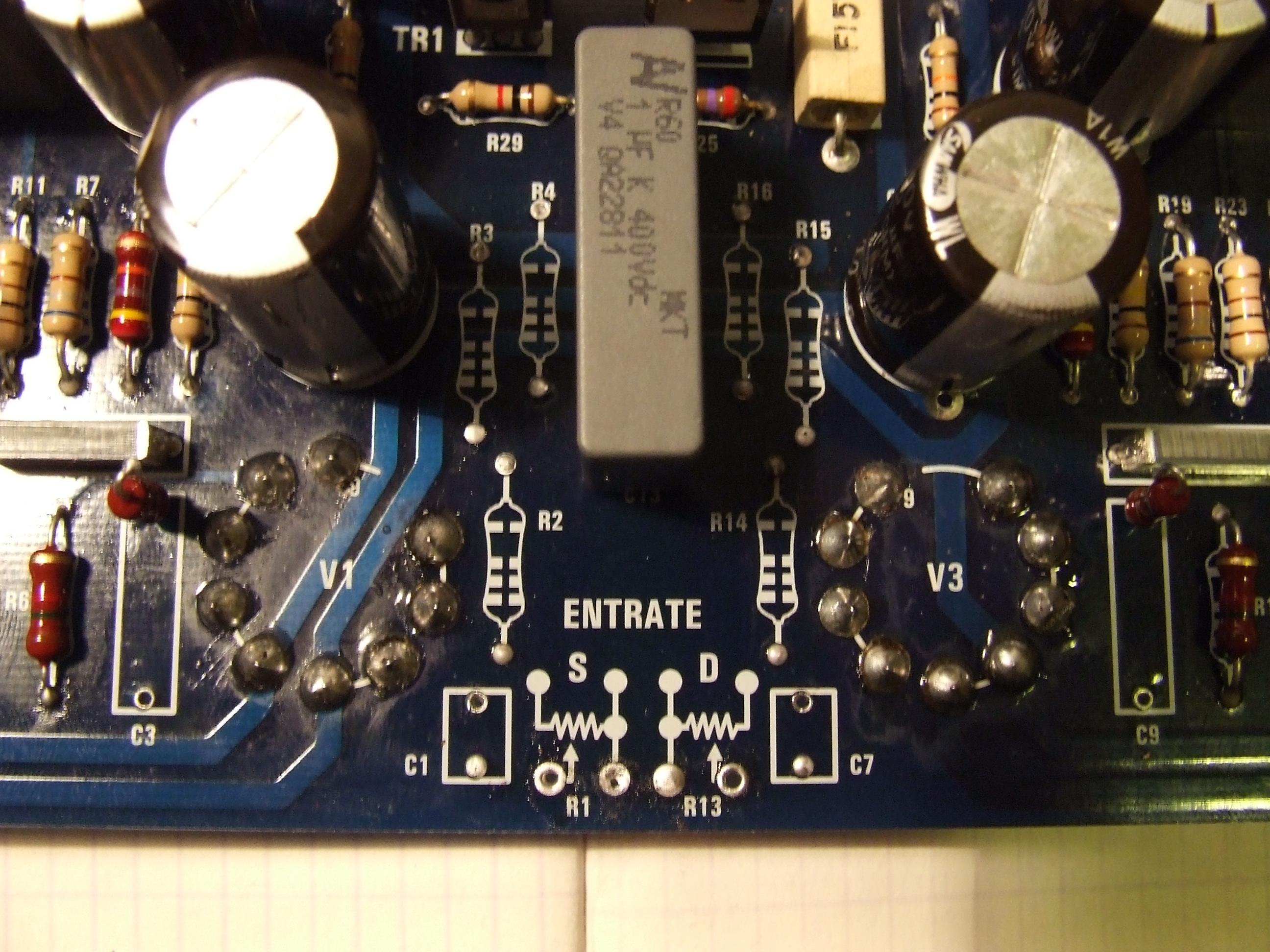

Nessuna modifica su PCB - solo elementi da togliere:

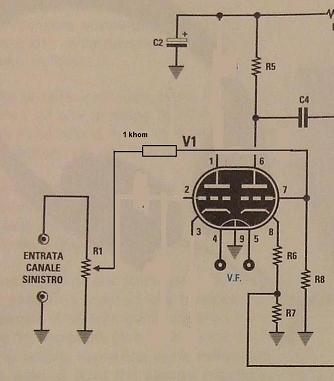

Ecco il schema modificato - abbiamo un triodo che rimane a caldo per essere usato in futuro, possiamo usare anche valvole con un triodo difettoso.

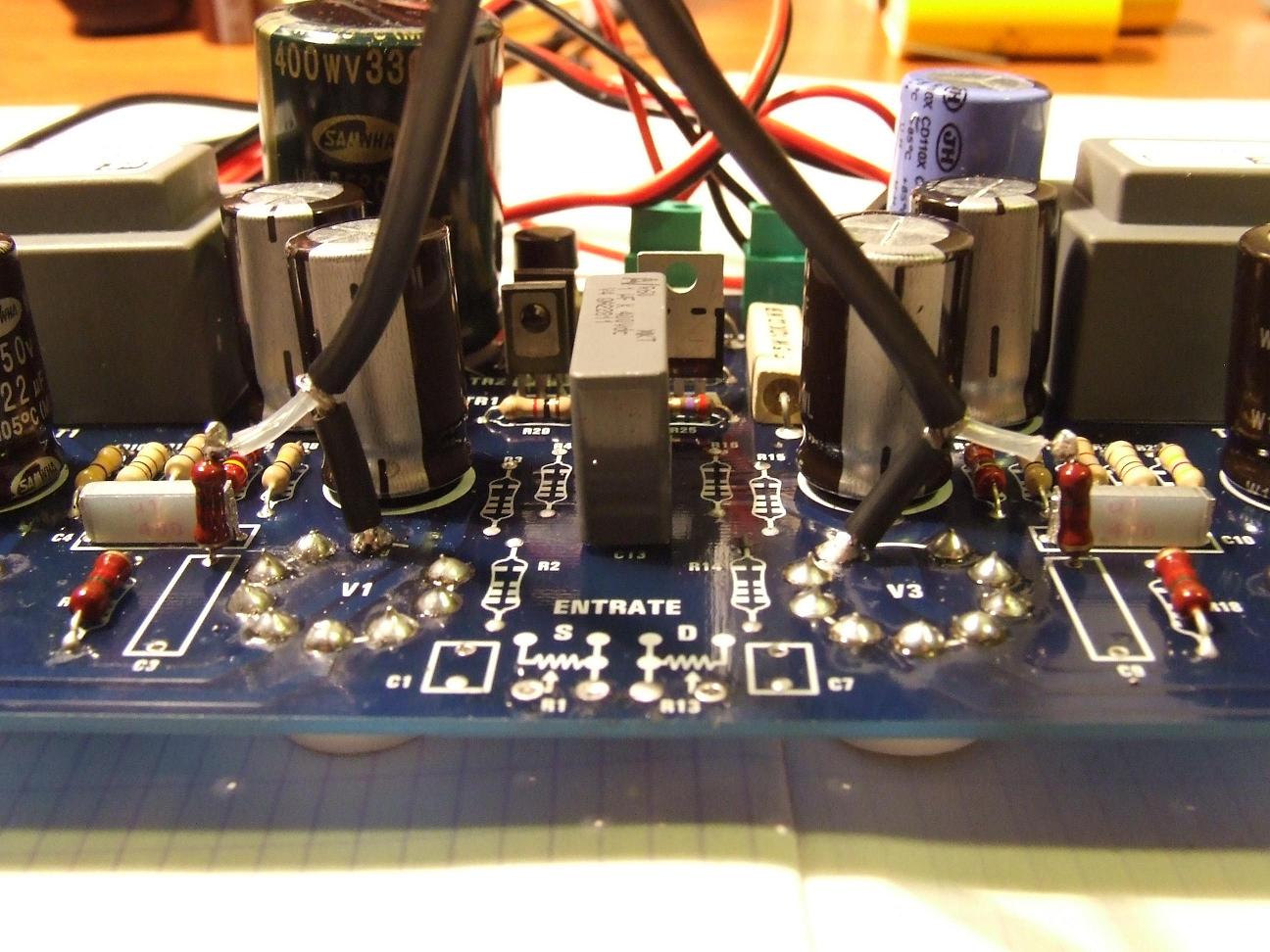

Questi cavi d'ingresso sono solo per prova, non dimenticare di non lasciare oltre 5 milimetri di cavo non schermato.

1. Va tolto il trasformatore dal mobile e va messo da parte perché è troppo vicino ai trasformatori d'uscita.
2. Vanno tolti C7,C1,C3,C9, R2,R3,R4,R14,R16,R15, cosi va usato solo un triodo per valvola, visto che nella PCB sono girati, così si possono usare anche valvole riciclate con un solo triodo che va bene o meglio se la valvola 1 e valvola 3 si brucano possiamo riutilizarli solo cambiando il posto
3. Il segale va saldato direttamente al piede della valvola o nel buco per C3 e C9, la massa va saldata al piede 9 delle due valvole e per il canale sinistro al piede 7 della valvola V1, per il canale destro al piede 2 della valvola V3.
4. R8 e R20 vanno cambiati con 100kohm - potete usare i vecchi R2 e R14.
5. Se non vi basta la potenza del segnale in uscita visto che abbiamo tolto un triodo della schema e se non avete cuffia con meno di 32 ohm possiamo togliere anche le resistenze R11 e R23 senza queste resistenza avremmo un segnale due volte più potente, occhio alle cuffie con un segnale potete si possono rompere e alcune cuffie costano tanto
Così il vostro amplificatore cuffie avrà una giusta potenza non esagerata se lo usate con un sorgente standard come per esempio un lettore CD.
Nessuna modifica su PCB - solo elementi da togliere:

Ecco il schema modificato - abbiamo un triodo che rimane a caldo per essere usato in futuro, possiamo usare anche valvole con un triodo difettoso.

Questi cavi d'ingresso sono solo per prova, non dimenticare di non lasciare oltre 5 milimetri di cavo non schermato.

-
ECC83
- new member
- Messaggi: 21
- Iscritto il: 29 apr 2008, 04:24
- Località: Italy
Sono passati due mesi, dall'ultima volta che ho scritto in questo thread...
Ho aggiustato le saldature alla base degli zoccoli della valvola, scoprendo che c'era un contatto che non andava pur sembrando a vista tutto perfettamente saldato, in realtà il contatto tra pcb e zoccolo non c'era!
Appena ho acceso l'amplificatore ho notato sempre un ronzio su entrambi i lati dell'amplificatore che scompare se cortocircuito gli ingressi a massa. Qualche idea al riguardo? Sicuramente si tratta dei cavi che portano il segnale all'ingresso, capteranno qualcosa... però non ne sono sicuro. Sono i 'classici' cavi con cavo + calza schermante.
@akirilov: hai avuto lo stesso problema?
Ho aggiustato le saldature alla base degli zoccoli della valvola, scoprendo che c'era un contatto che non andava pur sembrando a vista tutto perfettamente saldato, in realtà il contatto tra pcb e zoccolo non c'era!
Appena ho acceso l'amplificatore ho notato sempre un ronzio su entrambi i lati dell'amplificatore che scompare se cortocircuito gli ingressi a massa. Qualche idea al riguardo? Sicuramente si tratta dei cavi che portano il segnale all'ingresso, capteranno qualcosa... però non ne sono sicuro. Sono i 'classici' cavi con cavo + calza schermante.
@akirilov: hai avuto lo stesso problema?
-
akirilov
- new member
- Messaggi: 19
- Iscritto il: 16 set 2008, 15:30
- Località: Italy
- Been thanked: 1 time
1. S usi l'armadio di NE il trasformatore d'allimentazione si trova sopra gli trasformatori d'uscita e fa un ronzio.Sono passati due mesi, dall'ultima volta che ho scritto in questo thread...
Ho aggiustato le saldature alla base degli zoccoli della valvola, scoprendo che c'era un contatto che non andava pur sembrando a vista tutto perfettamente saldato, in realtà il contatto tra pcb e zoccolo non c'era!
Appena ho acceso l'amplificatore ho notato sempre un ronzio su entrambi i lati dell'amplificatore che scompare se cortocircuito gli ingressi a massa. Qualche idea al riguardo? Sicuramente si tratta dei cavi che portano il segnale all'ingresso, capteranno qualcosa... però non ne sono sicuro. Sono i 'classici' cavi con cavo + calza schermante.
@akirilov: hai avuto lo stesso problema?
Originally posted by ECC83 - 26/12/2008 : 13:56:15
2. Se hai per caso un telefono dect, wifi o altre cose prova alontanarli dal amplificiatore .
3. Fai la mia modifica e vedrai che tutto funzionerà meglio - salta il primo triodo.
- Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:
ECC83, che potenziometro usi? Se il valore è molto alto, questi problemi sono comuni, usa un 10kOhm al massimo.
Valgono le solite regole di passare i cavi schermati lontano dai trasformatori e dalle alimentazioni.
Ciao!
Giaime Ugliano
Don't Be a Wimp. Use NFB and use tons of it.
Bruno Putzeys
Valgono le solite regole di passare i cavi schermati lontano dai trasformatori e dalle alimentazioni.
Ciao!
Giaime Ugliano
Don't Be a Wimp. Use NFB and use tons of it.
Bruno Putzeys
Giaime Ugliano
-
ECC83
- new member
- Messaggi: 21
- Iscritto il: 29 apr 2008, 04:24
- Località: Italy
@akirilov: Non uso l'armadio di nuova elettronica, ho un mobiletto spartano, in legno, che ho costruito io stesso. Comunque la disposizione dei trasformatori è come quella proposta da nuova elettronica. Ho notato che quando provo a muovere il trasformatore di alimentazione, il ronzio cambia leggermente, sicuramente la colpa di tutto ciò è anche sua. Proverò ad allontanarlo di parecchio
@Giaime: In ingresso non metto proprio il potenziometro, ho comunque provato a mettere uno da 47Kohm, lineare, su un ingresso. Ho notato una leggerissima diminuzione del ronzio quando abbassavo il volume.
Purtroppo i cavi di ingresso e uscita sono 'impastati' con quelli dell'alimentazione, nel senso che sono vicini e a volte si toccano! (si toccano le gomme isolanti dei cavi)
Proverò ad allontanare i cavi e il trasformatore.
@Giaime: In ingresso non metto proprio il potenziometro, ho comunque provato a mettere uno da 47Kohm, lineare, su un ingresso. Ho notato una leggerissima diminuzione del ronzio quando abbassavo il volume.
Purtroppo i cavi di ingresso e uscita sono 'impastati' con quelli dell'alimentazione, nel senso che sono vicini e a volte si toccano! (si toccano le gomme isolanti dei cavi)
Proverò ad allontanare i cavi e il trasformatore.
- Giaime
- sostenitore
- Messaggi: 3513
- Iscritto il: 17 nov 2005, 01:51
- Località: Italy
- Contatta:
Probabilmente devi anche ruotare il trasformatore di alimentazione rispetto a quelli d'uscita, non ricordo com'è il layout di NE ma non mi stupirei se li avessero messi allineati i tre trasformatori
Ciao!
Giaime Ugliano
Don't Be a Wimp. Use NFB and use tons of it.
Bruno Putzeys
Ciao!
Giaime Ugliano
Don't Be a Wimp. Use NFB and use tons of it.
Bruno Putzeys
Giaime Ugliano
-
ECC83
- new member
- Messaggi: 21
- Iscritto il: 29 apr 2008, 04:24
- Località: Italy
Non ti sbagli, sono perfettamente allineati... ho già provato questa soluzione, in altre circostanze, riproverò.
Ma se avessi avuto un trasformatore toroidale, i problemi di allineamento con i trasformatori di uscita potrebbero sorgere lo stesso? Se non sbaglio il campo magnetico toroidale, dovrebbe essere contenuto tutto nel trasformatore, e non uscire fuori in modo particolare.
Per quanto riguarda i cavi, ho visto che molto spesso vengono fatti passare tutti sui bordi... farò la stessa cosa...
vi aggiorno a breve...
Ma se avessi avuto un trasformatore toroidale, i problemi di allineamento con i trasformatori di uscita potrebbero sorgere lo stesso? Se non sbaglio il campo magnetico toroidale, dovrebbe essere contenuto tutto nel trasformatore, e non uscire fuori in modo particolare.
Per quanto riguarda i cavi, ho visto che molto spesso vengono fatti passare tutti sui bordi... farò la stessa cosa...
vi aggiorno a breve...
-
ECC83
- new member
- Messaggi: 21
- Iscritto il: 29 apr 2008, 04:24
- Località: Italy
-
akirilov
- new member
- Messaggi: 19
- Iscritto il: 16 set 2008, 15:30
- Località: Italy
- Been thanked: 1 time
A questo punto non ho più idee di cosa potrebbe essere.
Prova a cercare se non arrivano disturbi dal esterno, per esempio: telefono cordless. modem wifi, trasformatori, pc ,tv o altro.
Spegni tutto intorno e vedi se hai ancora il ronzio.
L'altra cosa da fare è cambiare tutti condensatori elettrolitici e LM317 ma non so se vale la pena.
Prova a cercare se non arrivano disturbi dal esterno, per esempio: telefono cordless. modem wifi, trasformatori, pc ,tv o altro.
Spegni tutto intorno e vedi se hai ancora il ronzio.
L'altra cosa da fare è cambiare tutti condensatori elettrolitici e LM317 ma non so se vale la pena.
-
