ho costruito tempo fa (e colpevolmente trascurato) un gainclone a cui voglio aggiungere uno stadio pre valvolare. Ho a disposizione una ECC81 e l’idea era usarla come doppio triodo e di configurare lo stadio come un inseguitore di catodo. Avrei bisogno di una cortese verifica da parte di qualcuno di voi dei calcoli / della sensatezza di quanto intendo implementare (io non ho NESSUNA esperienza a riguardo!).
Il semplice schema che uso è preso da http://www.freewebs.com/valvewizard/accf.html e ha il seguente aspetto:
L’alimentazione della valvola a riposo (HT) fornisce 220V. Alcuni dei dati caratteristici della ECC81 sono mu=60, resistenza interna (ra)=11k, anode current 10mA.
Elenco i valori da me calcolati per i componenti, successivamente spiego come li ho ottenuti:
- Rl (load resistor): 22k (in commercio ci sono da 18k o 27k)
- Rb (bias resistor): 150 Ohm (in commercio ci sono da 180)
- Rg (grid resistor): 150k
- Cin (condensatore in): 33nF (0,33uF)
- Cout (condensatore out): 4,7uF
Calcolo dei valori:
Rl: 2 x Resistenza Interna = 2 x 11k = 22k
E’ possibile ora calcolare il guadagno: Av = (Rl * mu / Rl + ra)/(1+[Rl * mu / (Rl + ra)]) = 0.976
L’impedenza in uscita è stimata come Zout=ra/mu=180R.

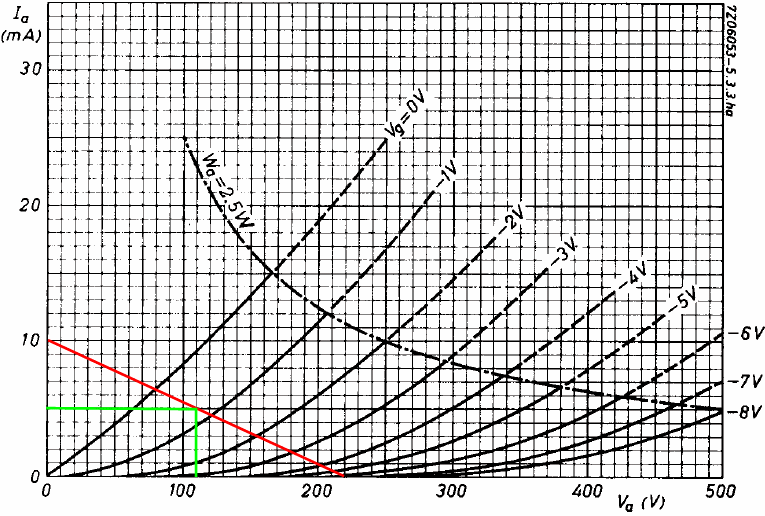

Rb: 0.75V/5mA=150R
Rg: 150k è scelto in modo tale da avere 5MOhm come impedenza in entrata
Ringrazio chiunque voglia darmi il suo parere.
Mauro
